ルーフドレンとは？役割・種類・設置ポイントを徹底解説【防水工事の基本】

ルーフドレンは、建物の屋上やバルコニーなどから雨水を排出するために設置される排水設備です。屋根面にたまった雨水をスムーズに排水管へ導くことで、建物内部への漏水や防水層の劣化を防ぐ重要な役割を担います。

ルーフドレンとは、屋上やバルコニーなどにたまった雨水を排水管へ流すための設備です。建物への雨水の浸入を防ぐ役割があり、防水性能を維持するうえでも欠かせません。

本記事では、ルーフドレンの役割や種類、設置・施工方法、よくあるトラブルとその原因について解説します。メンテナンス方法や建物に適したルーフドレンの選び方についても紹介するので、ぜひ最後までお読みください。

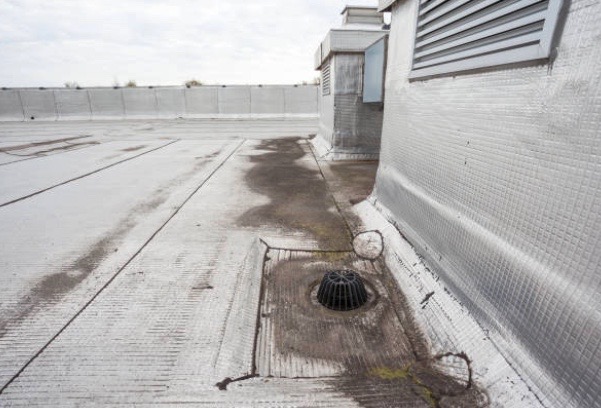

ルーフドレンとは？基本の役割と仕組み

ルーフドレンは、建物の屋上やバルコニーなどから雨水を排出するために設置される排水設備です。屋根面にたまった雨水をスムーズに排水管へ導くことで、建物内部への漏水や防水層の劣化を防ぐ重要な役割を担います。

特に陸屋根やバルコニーのように排水経路が限られる構造では、ルーフドレンの存在が建物の耐久性に直結します。

ルーフドレンの定義

「ルーフドレン」とは、屋上やバルコニーなどの水平面に設置される排水金物で、防水層と一体となって機能する構造を持っています。屋根やバルコニーの端部や中央に設けられ、降った雨水を集めて排水管へと導きます。

屋上・バルコニーにおける排水の重要性

屋根やバルコニーに適切な排水装置がないと、雨水が滞留しやすくなり、防水層への過剰な負荷がかかります。その結果、漏水やひび割れが発生しやすくなるため、排水機能は防水設計において最優先事項のひとつです。

ドレンと排水管の構造的な関係

ルーフドレンは、単なる開口部ではなく、排水管と一体化した排水システムです。ドレン本体に取り付けられた接続口から竪管や横引き管に繋がり、屋内または外部の排水路へと導かれます。

防水材との接合部に不備があると、ここから漏水するリスクも高くなるため、施工の精度が求められます。

ルーフドレンの種類と特徴

ルーフドレンにはさまざまな種類があり、設置場所や用途、施工方式に応じて使い分けが必要です。ここでは、形状や素材、設置環境別の特徴を解説します。

一般型ルーフドレン（横引き型・縦引き型）

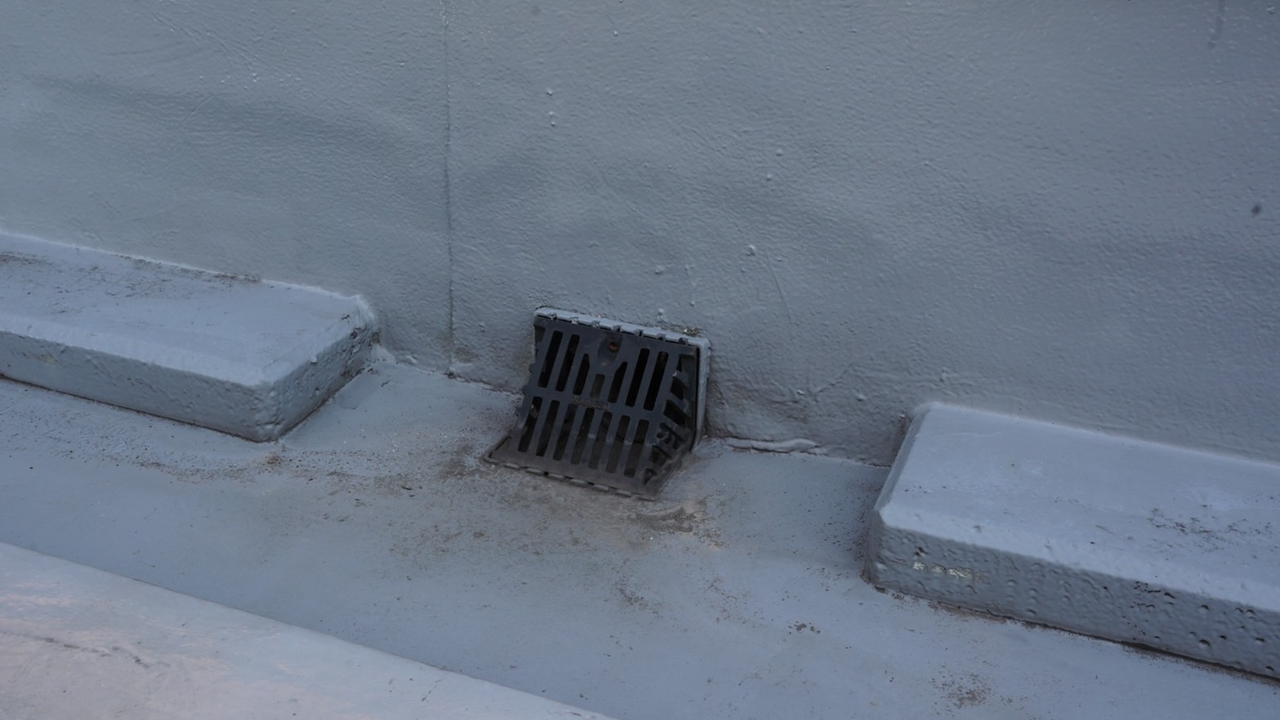

一般型のルーフドレンには、排水の方向により「縦引き型」と「横引き型」があります。

• 縦引き型：重力を利用して屋上から下階に向かって排水する。
• 横引き型：屋根面の水を一方向に流して外壁側へ排水。

どちらのタイプも、屋上の勾配や排水計画に応じて適切に選定される必要があります。

改修用ルーフドレン（既存ドレンに被せるタイプ）

改修用ルーフドレンは、既存のドレンの上に差し込んで使う補修専用の製品です。防水層を一から剥がす必要がなく、短工期・低コストで施工が可能です。劣化や腐食が進んだ既設ドレンの交換が難しい場合に重宝されます。

鋳鉄製・塩ビ製・ステンレス製の素材別特徴

素材	特徴
鋳鉄製	高耐久・重厚だが、錆びやすく重量がある
塩ビ製	軽量・安価で加工しやすいが、耐候性にやや劣る
ステンレス製	錆びにくく耐久性に優れるが、コストは高め

建物の構造や気候条件に応じて、適切な素材を選ぶことが重要です。

施工場所別（屋上／バルコニー／陸屋根）での使い分け

ルーフドレンは、設置場所によって求められる機能も異なります。

• 屋上：排水量が多く、防水層と強固に接合できる構造が必要。
• バルコニー：小型で目立ちにくい設計が好まれる。
• 陸屋根：風雨にさらされるため、耐候性・排水能力が重視される。

現場の状況に応じて適切な仕様を選定しなければ、後々の不具合につながる可能性があります。

ルーフドレンの設置と施工方法

ルーフドレンの設置は、新築時と改修時で手法が異なります。また、防水工法との相性を考慮した施工が重要です。

新築時の標準的な設置方法

新築建物では、防水設計と一体でドレンの位置が計画されます。勾配をつけた屋根面の最低点に設置し、以下の要素を確保します。

• 防水層との確実な接着（シート・ウレタン等）
• 勾配による自然排水の確保
• メンテナンス口の確保

設置後に防水層とドレン周囲を密着させ、漏水の原因となる隙間を完全に防ぎます。

改修・リフォーム時の注意点

改修時には、既設ドレンの状態確認が重要です。劣化や腐食がある場合は、改修用ルーフドレンの取り付けや一部の防水層撤去が必要です。特に、以下の点に注意します。

• 既設防水層の密着状態
• ドレン本体の錆・割れ・ゆがみ
• 竪管・横引き管の詰まり有無

安全かつ確実に排水機能を復旧させるためには、経験豊富な専門業者の施工が不可欠です。

ウレタン・シート防水との取り合い処理のポイント

ルーフドレンの設置には、防水層との「取り合い（接合部）」処理が非常に重要です。特に以下のようなポイントが求められます。

• ウレタン防水：プライマー塗布後、立ち上がり部との連続性を保つ。
• シート防水：シート端部の押え金物処理と防水テープの併用。

施工不良があると、ドレン周辺が最も漏水リスクの高い箇所になります。

ルーフドレンのよくあるトラブルとその原因

ルーフドレンは建物の防水機能を維持するうえで重要な設備ですが、設置やメンテナンスに不備があるとトラブルの原因となります。ここでは、特によくあるトラブルとその原因について具体的に解説します。

排水詰まりによるオーバーフロー

落ち葉やゴミなどがドレンの開口部を塞ぐことで、雨水が排水されずに溢れてしまう現象です。とくに秋から冬にかけては、落ち葉や雪詰まりが起こりやすく、メンテナンスを怠ると屋上に水が溜まり、防水層に過度な負荷をかけてしまいます。

ドレン周辺の防水層劣化・剥離

防水層とルーフドレンの接合部分は、建物全体で最も漏水リスクが高い箇所です。施工時の接着不良、経年によるひび割れ、温度差による伸縮などで、剥離や劣化が発生し、雨水が浸入する原因となります。

設置不良・勾配不良による雨水滞留

設置位置が高すぎたり、屋上の勾配が足りない場合には、排水がスムーズに行えず、雨水が滞留してしまいます。これは新築時の設計ミスや改修時の手抜き工事に起因するケースもあります。

ルーフドレンの劣化がもたらす影響

ルーフドレンの劣化を放置すると、雨水が屋上から正しく排出されなくなります。影響は屋上だけにとどまらず、室内や建物の構造にまで及ぶのが特徴です。

ここでは、劣化によって起こる代表的な3つの影響を解説します。

雨漏りや水害のリスク

ルーフドレンの劣化で最も起こりやすいのが、雨漏りや水害です。ドレンが詰まったり破損したりすると、行き場を失った雨水が屋上にたまります。屋上に水がたまると、防水層の継ぎ目や劣化部分から水が入り込みます。

例えば、最上階の天井に雨染みが出るのは典型的な症状です。室内に湿気がこもればカビが発生し、内装材の張り替えが必要になるケースもあります。大雨の際には、屋上からあふれた水が外壁を伝って下の階へ流れ落ちるケースも少なくありません。

雨漏りを防ぐには、ドレンの詰まりや破損を早めに見つけることが重要です。

建物の耐久性への影響

ルーフドレンの劣化は、建物そのものの寿命を縮める原因にもなります。屋上に水が残り続けると、防水層の下にある断熱材やコンクリートにまで水分が届くためです。

断熱材は水を含むと性能が落ち、夏は暑く冬は寒い室内環境につながります。鉄筋コンクリート造では、浸入した水で内部の鉄筋が錆びるおそれがあります。鉄筋は錆びると膨張し、コンクリートのひび割れや剥がれ（爆裂）を招きかねません。

構造に影響が及ぶ前に対処することが、修繕費を抑えることにもつながります。

美観や資産価値の低下

ルーフドレンの劣化は、建物の見た目や資産価値の低下にもつながります。排水しきれない雨水が外壁を伝い、汚れやシミを残すためです。

外壁に黒い雨だれの筋がつくと、築年数以上に古びた印象を与えます。室内の天井や壁に雨染みが残れば、入居者や購入希望者の評価も下がりかねません。

賃貸物件であれば、空室の増加や賃料の見直しにつながるケースもあります。そのため、建物の価値を守るうえでも、ルーフドレンの状態を定期的に確認しておくことが大切です。

劣化したルーフドレンの対処法

劣化したルーフドレンは、劣化の程度によって対処法が変わります。軽い詰まりなら清掃で済みますが、本体の腐食が進めば更新が必要です。

ここでは、劣化の程度別の対処法と、効率よく直すためのポイントを紹介します。

軽度の劣化：清掃で詰まりを解消する

軽度の劣化であれば、清掃だけで排水機能を回復できます。排水不良の多くは、落ち葉や土砂、ゴミがドレンの入口をふさぐことで起こるためです。

具体的には、ストレーナー（ゴミよけのカバー）まわりのゴミを取り除きます。清掃後に水を流し、スムーズに排水されるかを確認しておくと安心です。

排水管の奥で詰まっている場合は、高圧洗浄で管内を洗い流す方法もあります。ただし、屋上での作業は転落の危険も伴うため、専門業者への依頼が確実です。

中度の劣化：部品交換や部分補修を行う

ストレーナーの破損やドレンまわりの傷みには、部品交換や部分補修で対応します。劣化が一部にとどまっていれば、ドレン本体まで交換する必要はないためです。

ストレーナーが割れたり欠けたりしている場合は、新しいものに交換します。ドレンと防水層のつなぎ目に浮きやひび割れがあれば、その部分の補修が必要です。

排水管にひびや継手のゆるみが見つかった場合も、該当箇所の交換が必要です。早めに部分補修しておけば、本体の更新や雨漏り修理への発展を防げます。

重度の劣化：改修用ドレンで本体ごと更新する

ドレン本体の腐食や変形が進んでいる場合は、本体ごとの更新が必要です。本体が傷んだままでは、補修をしても防水層とのつなぎ目から漏水が再発しやすいからです。

既存のドレンを撤去するには、まわりの防水層やコンクリートを壊す工事が伴います。そのため改修工事では、既存ドレンに差し込む「改修用ドレン」を使うのが一般的です。

改修用ドレンなら、既存の本体を撤去せずに新しい排水口を設けられます。交換を繰り返している場合は、錆びにくいステンレス製など素材の見直しも検討しましょう。

ルーフドレンのメンテナンスと清掃方法

ルーフドレンは定期的な点検・清掃を行うことで、長く安全に使用することができます。以下に、具体的なメンテナンス方法を紹介します。

定期点検の頻度と内容

年に1〜2回の点検が理想的です。点検時には以下の項目を確認しましょう。

• ゴミ詰まりや落ち葉の有無
• 防水層との接合部にひび割れや浮きがないか
• ドレン本体の腐食や変形
• 排水管内部の通水性（高圧洗浄が必要な場合も）

ゴミ詰まり・落ち葉対策

防鳥ネットやゴミ受けネットなどのアクセサリを取り付けることで、異物の侵入を未然に防ぐことができます。また、建物の周辺に植栽が多い場合は、季節に応じて月1回の清掃を行うと安心です。

清掃や交換のタイミング

異物が詰まりやすい環境下では、年2回以上の清掃を推奨します。また、ドレン本体のひび割れやサビが著しい場合は、交換を検討しましょう。改修用ドレンを使うことで、大がかりな防水工事を避けられることもあります。

ルーフドレンの選び方と注意点

建物の構造や使用目的に応じて、ルーフドレンの仕様を最適化することがトラブル予防につながります。選定時のポイントを解説します。

建物の構造や屋根形状に適したタイプを選ぶ

排水方向や屋根の勾配、面積などを踏まえて、縦引き型・横引き型のどちらが適しているかを判断します。設計段階での流量計算も重要です。

耐久性・メンテナンス性で比較

素材や構造によって、劣化の進行度合いや清掃のしやすさが異なります。例えば、ステンレス製は錆に強く、長期的なメンテナンスの手間が軽減されます。

防水工事との相性を考慮することの重要性

使用する防水工法（ウレタン・シート等）との取り合いが難しいドレンを選んでしまうと、施工不良や漏水の原因になります。施工業者と仕様のすり合わせが必要不可欠です。

ルーフドレンに関するよくある質問（FAQ）

Q1. ルーフドレンはどのくらいの頻度で清掃すべき？
A. 一般的には年1〜2回が推奨されますが、落葉が多い環境や鳥害の多い地域では3ヶ月に1回の清掃が理想です。

Q2. 詰まりにくいドレンはありますか？
A. 防鳥ネット付き、落ち葉ガード機能付きの製品があります。メンテナンス頻度を下げたい場合におすすめです。

Q3. 改修用ルーフドレンの耐用年数は？
A. メーカーや製品にもよりますが、10〜20年の耐用性を持つ製品もあります。正しい施工が前提です。

Q4. 自分で交換・清掃はできますか？
A. 高所作業や排水管の接続が伴うため、基本的には専門業者に依頼することを推奨します。

まとめ

ルーフドレンは、建物の防水機能を根底から支える重要な設備です。排水トラブルや漏水リスクを回避するためには、適切な設置と定期的なメンテナンス、そして使用環境に応じた機種の選定が不可欠です。

屋上防水工事や改修計画においては、ルーフドレンの選び方・施工方法にも注目し、信頼できる専門業者と相談しながら計画を進めましょう。
